MARK LEVINSON LNP-2L 新旧比較
|
||||
|
|
||||
|
その3：内部
|
||||
 |
||||
 |
||||

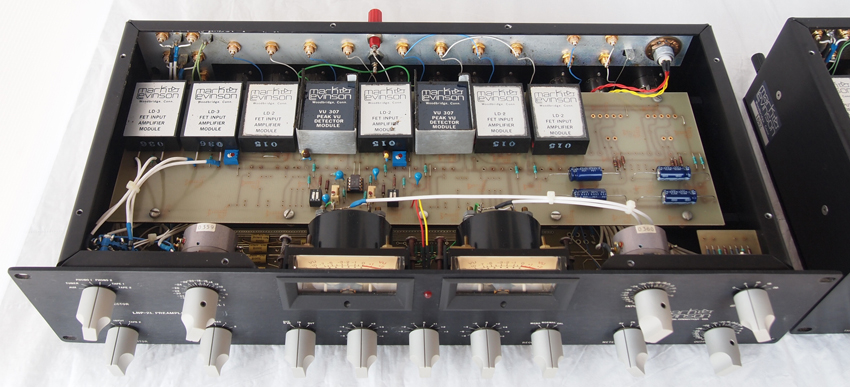

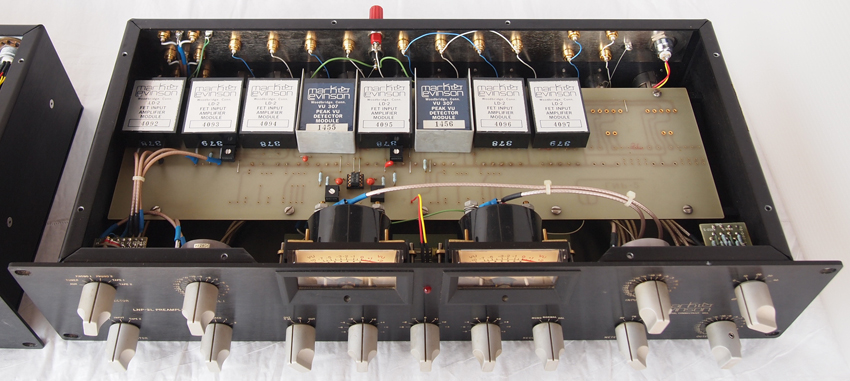

| 上が後期型、下が初期型です。初期型に比べて後期型は、基板上のパーツが多くなっています。 | ||||
 |
||||
 |
||||

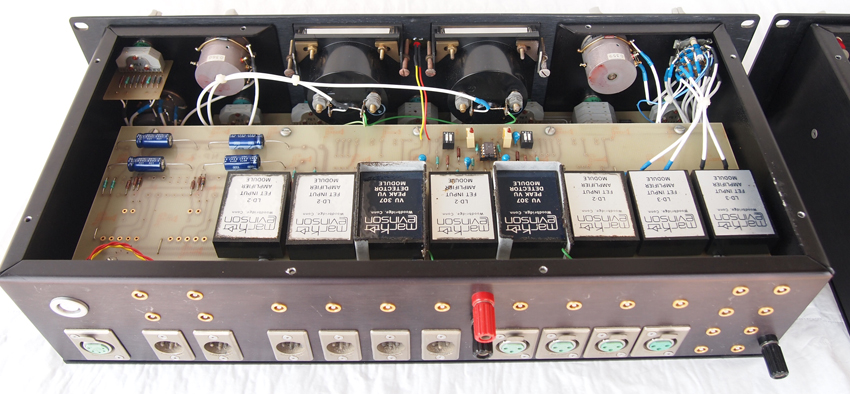

| 後方から見た画像。インプットレベル用ボリューム（ポテンションメーター）が後期型（上）では、2連式になっています。セレクターのスイッチも異なります。 | ||||
 |
||||
 |
||||
|

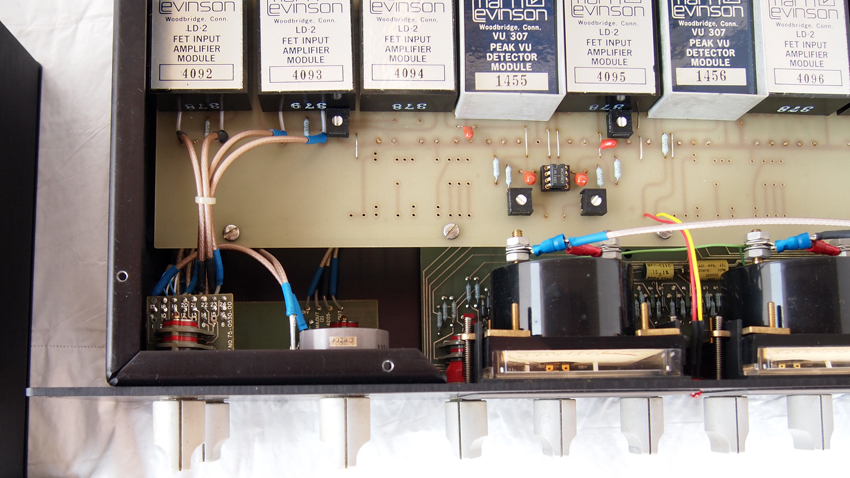

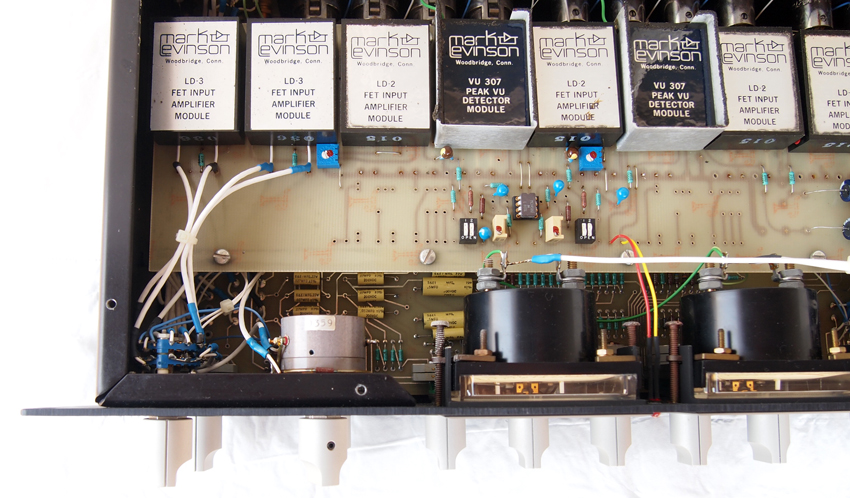

基板左側の画像。初段のモジュールが後期型（上）では「LD-3」になっています。後期型の基板上にある2個のディップスイッチは、何のためのものか、不明（御存知の方、いらっしゃいましたら、教えて下さい）
|
||||
 |
||||
 |
||||
|

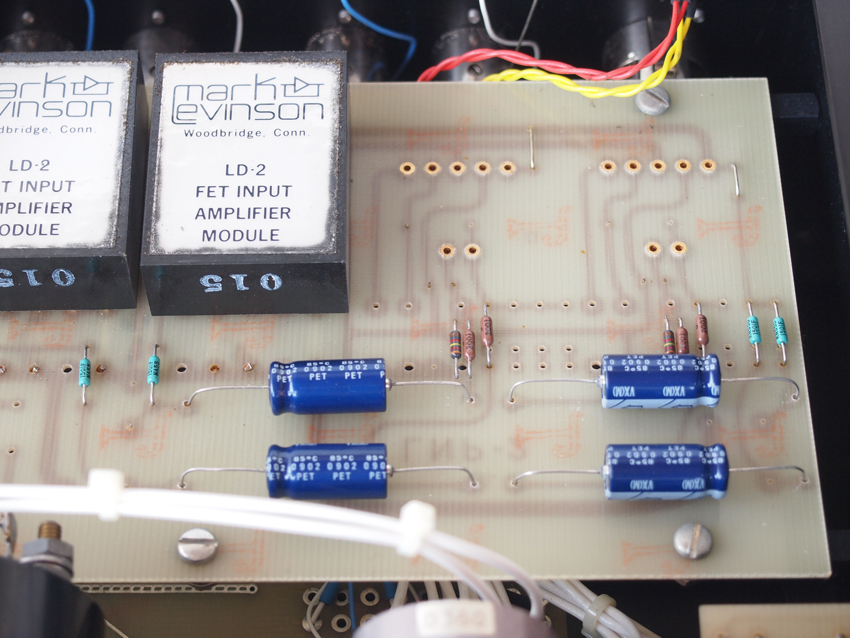

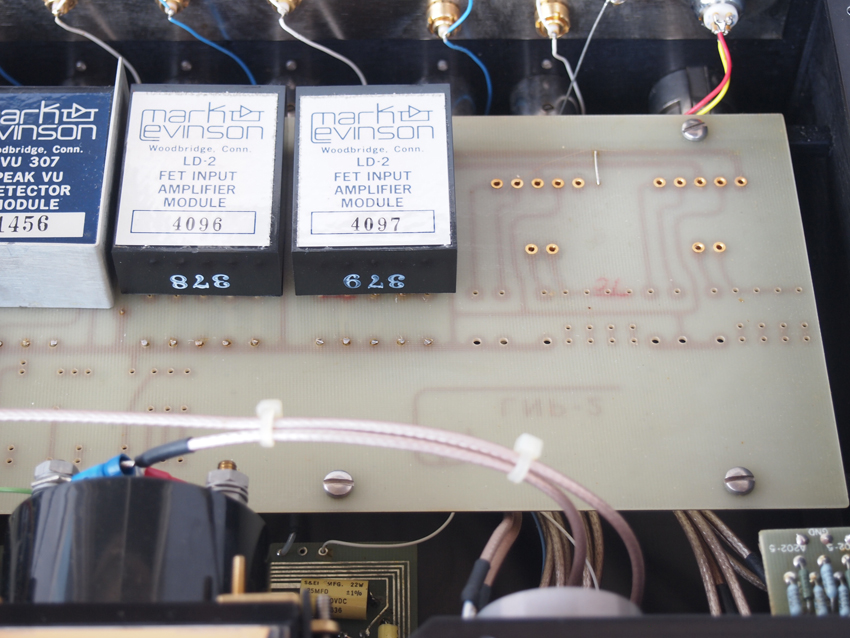

基板右側です。拡張用モジュールの差し込み口が2箇所あります。後期型（上）の基板上にある青い4個の日本製コンデンサーは、2010年3月にハーマンに修理に出した際に交換された物で、オリジナルはスプラグ製でした。
|
||||
 |
||||
 |
||||

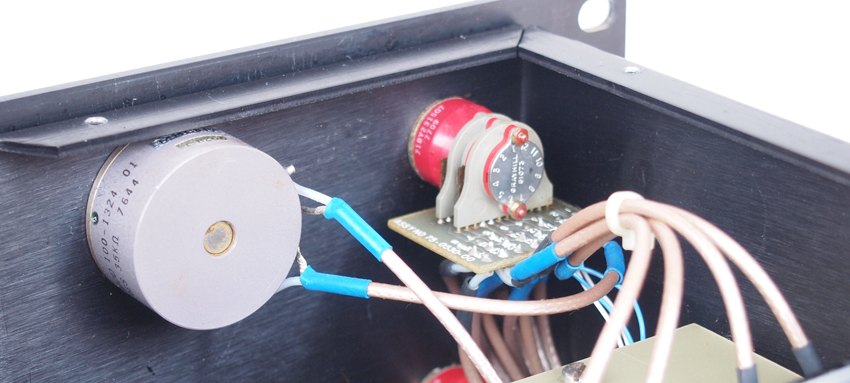

| フロンとパネル左側。後期型（上）では、ボリューム（スペクトロール製）が2連になっており、隣のセレクターは直付けになっています。初期型（下）では、セレクターが基板を経由した物となっています。 | ||||
 |
||||
 |
||||

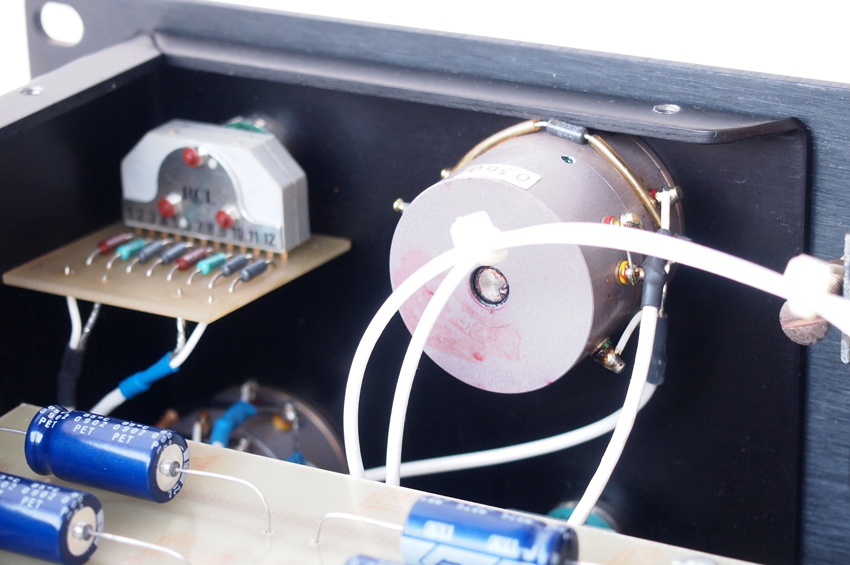

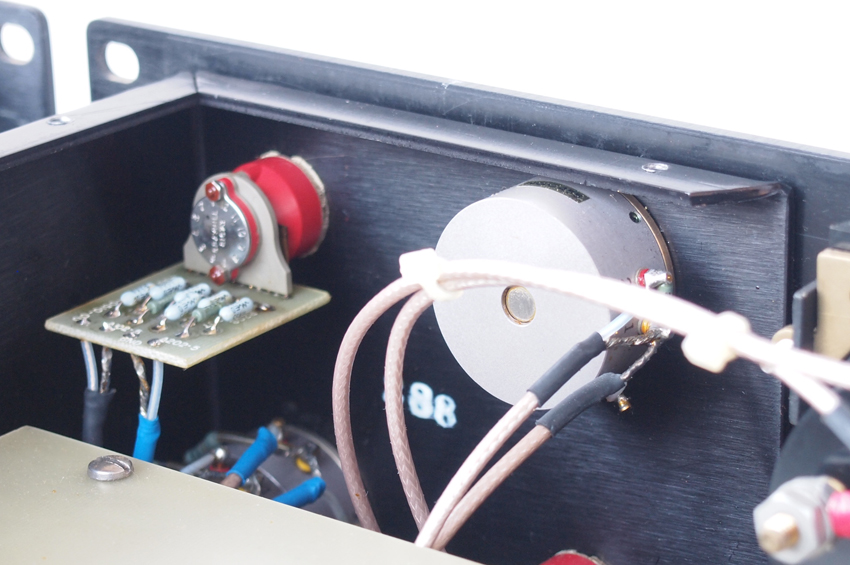

| フロントパネル右側。セレクタースイッチ（ゲイン用）は、共に基板経由となっています。 | ||||
|
|
||||
