3.パッシブラジエーターの取付

●パッシブラジエーターの取付け
 パッシブラジエーターを適切な低音域スピーカーと共に使用すると、低音域のダイナミックレンジや応答を改善することができます。エンクロージャーの容積に応じて、付属のチューニングディスクの枚数を加減して質量をコントロールします。パッシブラジエーターは、適切な内容積をもつ密閉型エンクロージャーに、指定の低音域ユニットと共に取付けます。取付け方法は、スピーカーユニットと同じです。十分な性能を得るために、通常は2つのユニットを並べて取付けます。しかし、2つのユニットが5〜10cmの間隔にあれば、どんな配置にしてもかまいません。

●パッシブラジエーターのチューニング
 表に示したチューニングディスクの数は、エンクロージャーの容積に合わせて十分な性能を引き出すための目安です。使用するディスクの数を減らせば中低音域が強くなり、超低音域が弱まります。

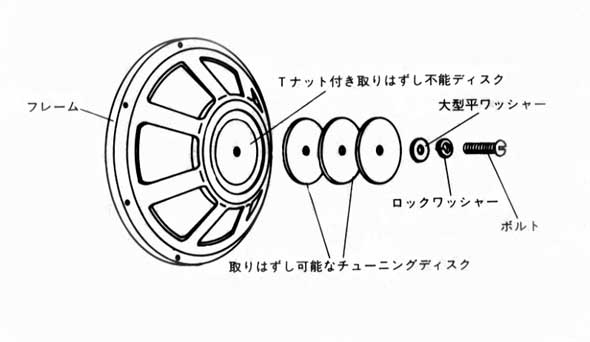

注意:パッシブラジエーターには取りはずしのできないファイバー製のディスクが、コーンの裏側に接着してあります。このディスクと着脱用のディスクを混同しないように注意してください。着脱用のディスクを必要としない場合は、ボルトを使用しないでください。着脱用のチューニングディスクを増減する時には、必ず図示してある金具類の順序を守ってください。また、ボルトの締めつけは、ディスクとワッシャーを支える程度にしてください。

着脱用チューニングディスクの数
エンクロージャー
内容積(L)

21-
28

29-
42

43-
56

57-
84

85-
113

114-
141

142-
169

170-
197

198-
225
パッシブラジエーター
PR8
(LE8Tと共に使用)

2

1

0
PR15
(LE15Aと共に使用)

3

2

1

0
PR15C
(136A、124Aと共に使用)

6

5
