2.ワイドレンジ・フルレンジ・ウーファー

注意:スピーカーユニットは、誤ってコーンを傷つけないように注意してください。ワイドレンジ・スピーカーのアルミ・センタードームは、特に傷つきやすいものですから、手を触れないようにしてください。また、ボイスコイルとマグネット部分との空間(ギャップ)が非常に狭いので、コーンを手で押したり動かさないでください。

●取付け
 スピーカーユニットをバッフル版の裏面ではなく、前面から取り付けると、指向特性が広くなり、中音域の応答もわずかながら自然で透明感のあるものになります。ユニットの入っているカートンケースのパッキンの表面、または裏面のコーナーに、Tナットとボルトが入っています。これを使用すれば、エンクロージャーを傷つけずに、簡単にユニットの取付け、取りはずしが行えます。ユニットの取付けの際は、スピーカーフレームとバッフル板の間を気密にしなければなりません。前面取付けの場合は、スピーカーフレームの裏側にある溝に、白いビニール状のビニール・ガスケットをはめて気密にしてください。また、ユニットの取付けの際に、スピーカーフレームが歪まないように、ボルトは均等に締めてください。ボルトはフレームとバッフル板の間の空気漏れを防ぐのに十分なだけ締めます。締めつけすぎないように注意してください。

スピーカー
ユニット

取付穴の直径

ボルト穴
中心の直径

フレーム取付
穴のドリル径

Tナットのドリル径

前面取付

MA15使用時

後面取付

前面取付

後面取付

D208

179mm

不可

179mm

194mm

5.4mm

5.8mm

5.8mm

LE8T/PR8

179mm

不可

不可

194mm

5.4mm

5.8mm

不可

25cm

228mm

不可

不可

245mm

5.4mm

5.8mm

不可

30cm

281mm

286mm

281mm

294mm

6.7mm

5.8mm

8mm

36cm

316mm

不可

不可

337mm

5.4mm

5.8mm

不可

38cm

355mm

363mm

343mm

370mm

7.1mm

5.8mm

8mm

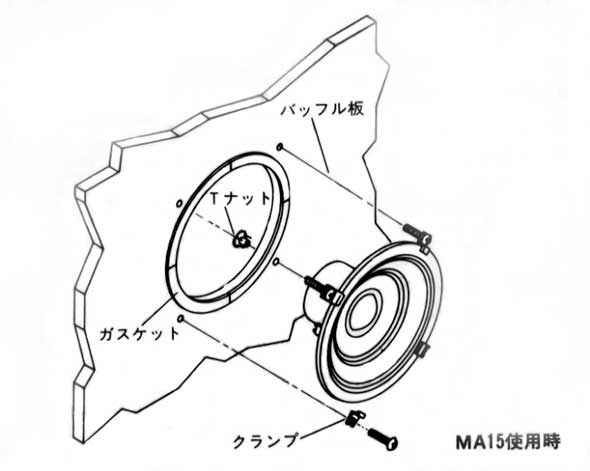

●フロントマウント・キットMA15について
 表により付属のボルトで前面取付けを行う場合は、取付け穴の寸法に誤差が生じないように注意してください。別売のフロントマウント・キットMA15を使用すれば、前面取付けが楽に行え、取付け穴の寸法も、ゆとりをもたせることができます。
